產品規格
額定供熱量：30～900×104kcal/h
熱風溫度：60～650℃
根據客戶所提供的技術條件設計制作

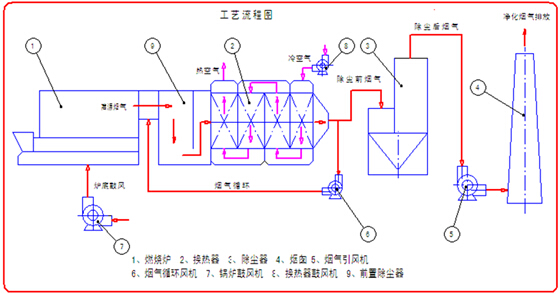

工作原理
燃料煤經斗式提升機提升至爐前的儲煤斗，隨著爐排的緩慢轉動，燃料煤自動進入到爐膛內，根據不同的燃料種類，爐內設置了適應的前拱、后拱，前后拱的科學組合，保證進入爐膛內的煤能夠及時、充分的燃燒，在前后拱的上方設置了二次燃燒室，保證了煤的充分燃燒，提高了熱效率，燃燒后的爐渣隨著爐排的轉動，進入尾部的除渣機內自動排出爐內。
經過充分燃燒的高溫?zé)煔�，夾帶少量灰塵從二次燃燒室的出口進入到高溫?zé)煔獬龎m器，經過除塵器后的高溫?zé)煔�，灰塵大部分被除掉，隨后進入到列管式換熱器，與冷空氣進行換熱，加熱后的熱空氣送至干燥設備，降溫后的廢煙氣一部分經循環風機進入到燃燒爐內，用于調節煙氣出口的溫度，另一部分經脫硫除塵器凈化后，由引風機抽出，進入煙囪排放。
設備組成
燃燒爐、前置高溫除塵器、換熱器、上煤機、爐排減速機、刮板除渣機、電控柜、爐底鼓風機、循環風機、熱風鼓風機、煙氣引風機、除塵器、煙道及煙囪。
設備的優越性
1.燃燒爐采用鏈條爐排自動燃燒方式，爐排為無級調速，機械上煤，自動除渣，操作簡單，煙氣溫度穩定。燃燒爐可以根據客戶要求及技術參數配套自動鏈排爐、手燒爐、沸騰爐等各種爐型。
2.燃燒爐采用獨立風室結構。該結構的優點是調風靈活，爐內燃燒組織容易，操作方便衛生。
3.燃燒爐內高而短的前拱與低而長的后拱合理科學的搭配，爐拱的覆蓋率達到70%以上，爐內燃燒充分，燃料的適應性強，可廣泛適用于多種燃煤或者生物質燃料等。
4.燃燒爐為現場安裝砌筑，徹底避免了吊裝運輸過程對爐體的損壞，使燃燒爐的使用壽命大為加長。
5.換熱器與燃燒爐設計為分體結構，布置安裝方便靈活，便于維修操作。

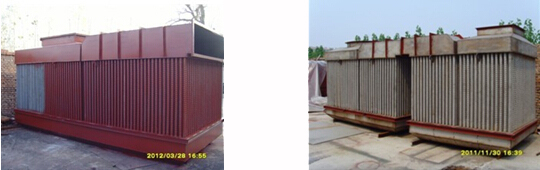

6.換熱器設計為列管式，多級串聯，換熱鋼管加工成螺紋管，換熱系數大大增加，換熱管的壁溫降低，換熱器的使用壽命加長。
7.換熱器各段材質及換熱管型式：
第一級（高溫段）：前半段換熱管為滲鋁管，前半段管板為304不銹鋼，后半段換熱管為20#鍋爐管，并加工成螺紋管，管板為碳鋼板。
第二至四級：換熱管為20#鍋爐管，加工成螺紋管，管板為Q235-A。
8.采用小溫差換熱設計，即降低換熱器進口煙氣溫度，縮小煙氣與空氣的熱交換溫差，盡管帶來制造成本的增加，但可以大幅度降低換熱器高溫區段的壁溫，大大延長換熱器的使用壽命。
9.采用煙氣再循環降溫工藝，控制煙氣溫度。由于燃燒爐內產生的煙氣一般都在800-1000℃，如果不采取降溫措施，直接進入換熱器，一般材料是難以承受的，經常采用的方法是打開爐門，吸入大量冷空氣，此方法簡單易行，但是能源浪費巨大。將降溫后的煙氣經循環風機進行部分再循環，達到煙氣降溫的目的，此方法可以節約10%以上的能量，運行效果良好。
10.換熱介質的流程設計為煙氣走管外，空氣走管內，這種流程方式的優點是兩種介質對換熱管束的沖刷完全，換熱管束的利用率高，換熱器結構及制作工藝簡單，可以實現自由膨脹，不需要另加膨脹機構。

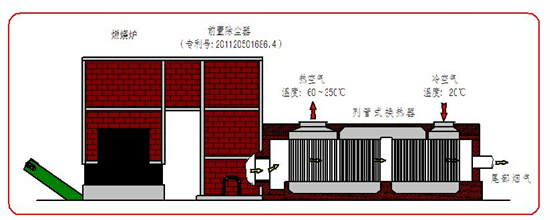

11.為了克服該流程方式管束間積灰不易清除的難題，我公司開發設計了一種高溫?zé)煔獬龎m器，將該除塵器至于換熱器前面，含塵高溫?zé)煔膺M(jìn)入換熱器前經過該除塵器除塵，80%以上的灰塵被除掉，剩余的少量粒度微小的細灰進入換熱器后也很難沉積，多數被氣流帶出換熱器，可使換熱器的清灰周期延長至數年，甚至可免于清灰。該項技術已經獲得國家專利。
12.尾部煙氣的排放，根據客戶當?shù)丨h(huán)保部門的要求，有“除塵”和“除塵+脫硫”兩種處理方式。供客戶選擇。
